Se usan para para medir dimensiones interiores con graduacion 0.01mm
| Modelo | NM-75 | NM-175 | NM-600 | NM-1250 | NM-2500 | NMI-4000 | NMI-6000 |
|---|---|---|---|---|---|---|---|
| Rango de medicion, mm | 50-75 | 75-175 | 75-600 | 150-1250 | 600-2500 | 1250-4000 | 2500-6000 |
| Graduacion del nonio, mm | 0,01 | ||||||
| Error de medicion, mm | 0,004 | 0,006 | 0,015 | 0,02 | 0,04 | 0,06 | 0,08 |

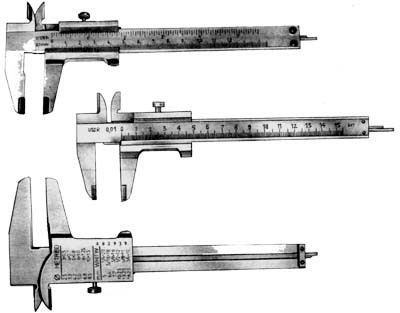

Pie de metros |  | Foto |
| Modelo | 221111 | 221112 | 221121 | 221122 | 221123 | 221124 |
|---|---|---|---|---|---|---|
| Rango de medicion, mm (pulgada) | 0-125 | 0-125 ( 0-5 ) | ||||
| Graduacion,mm (pulgada) | 0.1 | 0,1 ( 1/128 ) | ||||
| Clasificacion de precision | 1 | 2 | ||||
| Error de medicion, mm | ±0,06 | ±0,1 | ||||
| Dimensiones, mm | 205x80x15 | 200x80x9 | ||||
| Peso, kg | 0,14 | |||||
Pie de metros de los modelos 221112 y 221122 tienen tablas de referencia de diametros de perforaciones para machos metricos.
Los modelos 221124 tienen tablas de referencia de diametros de perforaciones para machos metricos y en pulgadas.

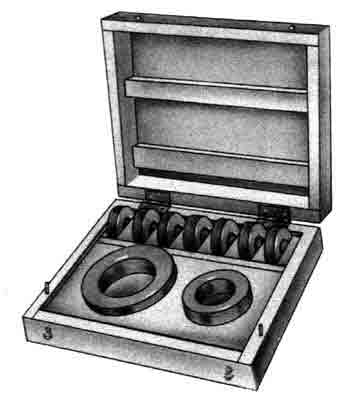

Se usan para calibrar micrometros para medir dimensiones interiores con graduacion 0.001 y 0,002 mm y con el rango de medicion 6-260 mm.
| Modelo | 929.2 | 929.3 | 929.4 | 931.1 | 931.2 | 931.3 |
|---|---|---|---|---|---|---|
| Rango de medicion de micrometro para medir dimensiones interiores, mm | 6-10 | 10-18 | 18-50 | 50-100 | 100-160 | 160-260 |
| Diametros interiores de anillos, mm | 5,95; 5,97; 6; 6,03; 6,03; 6,05; 8,25; 8,27; 8,3; 8,35 | 11,90; 11.93; 11,95; 12; 12,05;12.07; 12,10; 17,90; 17,93; 17,95; 18; 18,05; 18,07;18,10 | 17,90; 17,93; 17.95; 18; 18,07;18,10; 30;50 | 50; 99,900; 99,950; 100;100,050; 100.100 | 99.900; 99,950; 100; 100,050;160 | 159,900; 159,950; 160; 160,050;160,100 |
* Juegos de calibres de metal duro son combinados: Clasificacion de precision 1-calibres hasta 5 mm son de metal duro y mas de 5mm son del acero al cromo;Clasificacion de precision 2 y 3 - calibres hasta 10 mm son de metal duro y mas de 10 mm son del acero alcromo;

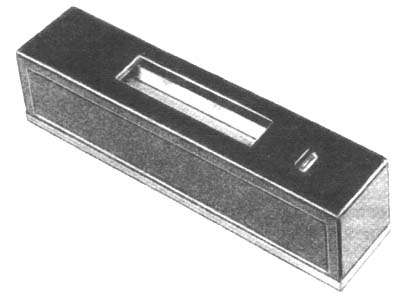

Nivel regulado |  | Foto |
| Se usan para controlar la posicion horizontal de la superficie plana y cilindrica. | ||
| Modelo | 231112 | 231122 | 231132 | 231142 | 231141 | |
|---|---|---|---|---|---|---|
| Largo del superficie de trabajo, mm | 200 | 100 | ||||
| Graduacion,mm/m | 0,02 | 0,05 | 0,10 | 0,15 | 0,15 | |
| Maxima diferencia en graduado | 0,5 | |||||
| Dimensiones,mm | 200x46x51 | I00x46x38 | ||||
| Peso, kg | 1.7 | 0,6 | ||||

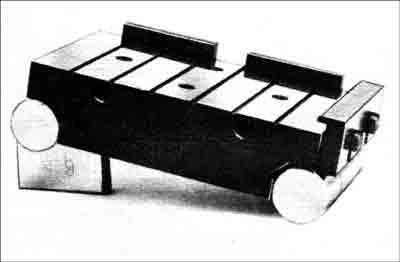

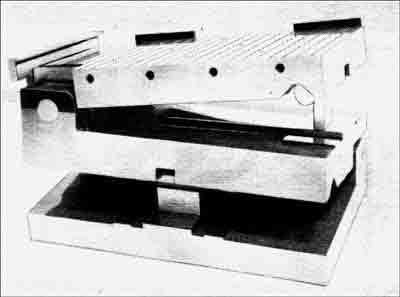

Reglas de seno |  | Foto mod.142 | Foto mod.143, 134, 136, 139 |
| Se usa para medir angulos exteriores de 0 a 45 grados. | |||
| Tipo de regla | LS | LSO | ||||
|---|---|---|---|---|---|---|
| Modelo | 143 | 134 | 136 | 139 | 142 | |
| Distancia entre ejes de cilindros | 100 | 200 | 200 | 300 | 100 | |
| ancho de la mesa de trabajo | 60 | 60 | 120 | 90 | 60 | |
| Error de medicion | ||||||
| hasta 30° | 1 clase | 5 | 4 | 4 | 4 | 6 |
| 2 clase | 8 | 6 | 6 | 6 | 9 | |
| de 30° hasta 45° | 1 clase | 6 | 5 | 5 | 5 | 8 |
| 2 clase | 10 | 8 | 8 | 8 | 12 | |
| Cantidad de piezas: | ||||||
| Base | 1 | 1 | 1 | 1 | 1 | |
| Tope lateral | 2 | 2 | 2 | 2 | 2 | |
| Apretadura | 1 | 1 | 1 | 1 | 1 | |

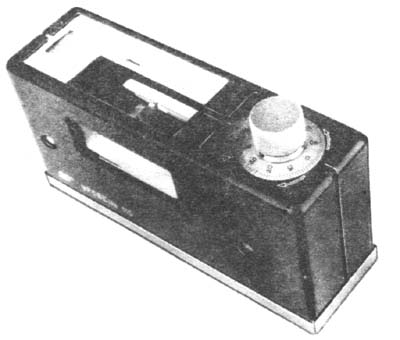

Nivel micrometricoModelo 110 |  | Foto |
| Se usa para medir inclinacion de superficies planas y cilindricas. | ||
| Rango de medicion, mm/m | +10 |
|---|---|
| Graduacion, mm/m | 0.01 |
| Error de medicion , mm/m: | |
| en rango ±1mm/m | ±0,01 |
| en rango ±10mm/m | ±0,02 |
| Dimensiones del superficie de apoyo, mm | 150x45 |
| Peso, kg | 1.4 |

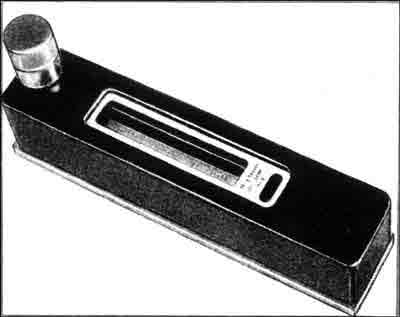

Nivel micrometrico |  | Foto |
| tipo 2 Modelo120 | Se usa para medir inclinacion de superficies planas y cilindricas. | |
| Rango de medicion, mm/m | +30 |
|---|---|
| Graduacion, mm/m | 0.1 |
| Error de medicion , mm/m: | ±0,1 |
| Dimensiones ,mm | 200x45x100 |
| Peso, kg | 1.6 |
Nivel marco regulado 200 |  | Foto |
| Modelo 200 | Se usa para controlar posicion vertical y horizontal de superficies. | |
| Largo de superficies de trabajo, mm | 200 |
|---|---|
| Graduacion y error de medicion, mm/m | |
| Modelo 231212 | 0,02±0.004 |
| Modelo 231222 | 0,05±0,0075 |
| Modelo 231232 | 0,10±0,015 |
| Modelo 231242 | 0,15±0,020 |
| Maxima diferencia en graduado | 0,5 |
| Dimensiones, mm | 200x45x200 |
| Peso, kg | 4.1 |
